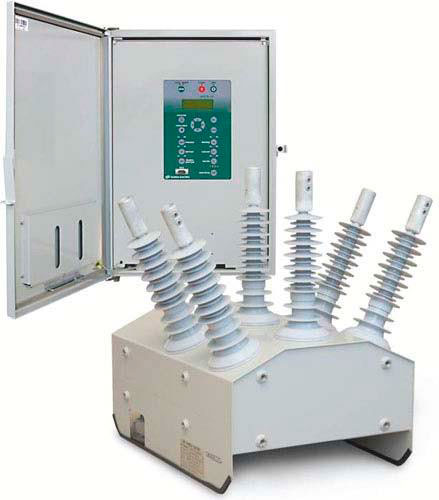

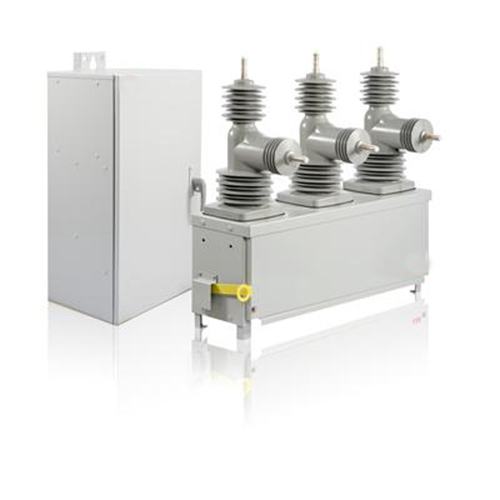

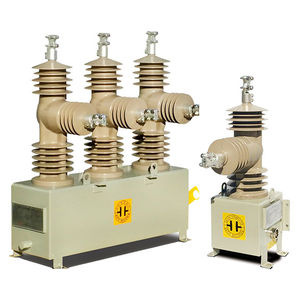

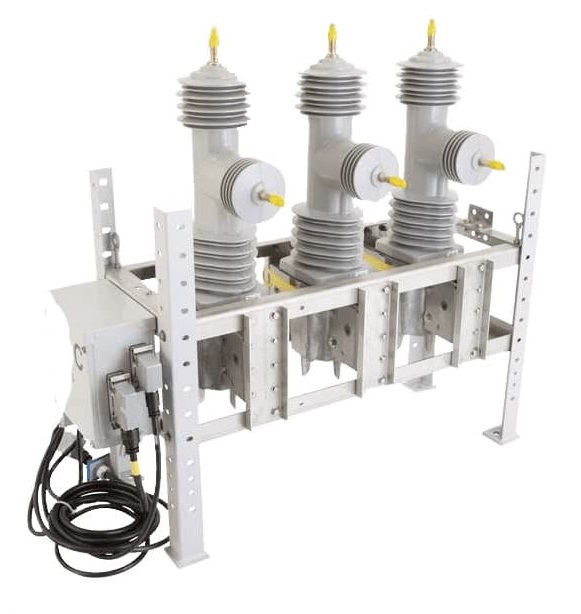

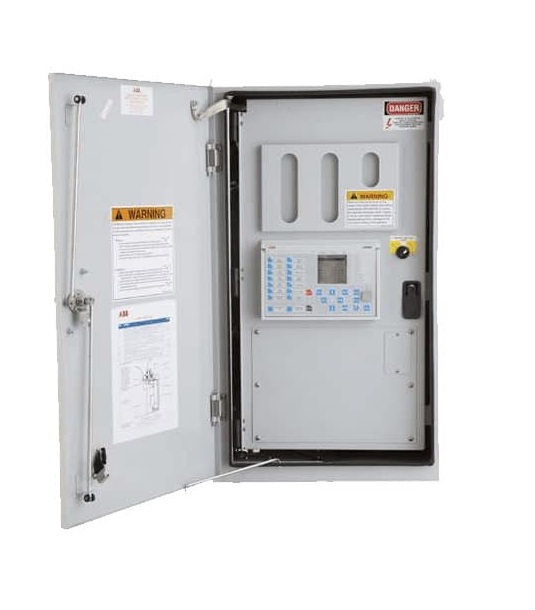

RECONECTADOR
ESTADO SOLIDO 17,5 - 27 - 36KV
| ITEM | Rangos | UNID |
|---|
| Rango de sistema de voltaje | 12 / 15 / 17.5 | 24 / 25.8 / 27 | 36 / 38 | kv |
| Tensión de servicio | 1 - 17.5 | 1 - 27 | 1 - 38 | kv |
| Tipo de (designación) | JWREC 17 - 6A | JWREC 27 - 8A | JWREC 38 - 8A | |
| Rango de corriente continua | 630 / 800 | A |
| RANGO DE CORRIENTE INTERRUMPIDA | 2.5 / 16 | 2.5 / 16 | 2.5 / 16 | kA |
| FRECUENCIA DE PODER DE ALTO VOLTAJE SOPORTADO | |
| SECO(1MIN) | 50 | 60 | 70 | kV |
| MOJADO(10 SEGUNDOS) | 45 | 50 | 60 | kV |
| VOLTAJEDE IMPULSO DE TRUENO SOPORTADO (BIL) | 110 | 150 | 170 | kV |
| RANGODE FRECUENCIA | 50 / 60 | HZ |
| ESPACIO DE LA FASE | 250 | 320 | 394 | MM |
| DISTANCIA EXTERNA DE CREEP,TIERRAH2 | 510 | 796 | 1486 | MM |
| DISTANCIA EXTERNA DE CREEP,H1 H2 | 729 | 1 017 | 1 344 | MM |
| DISTANCIA MIN.EXTERNA DE DISPARO | 221 | 284 | 448 | MM |
| TIEMPO DE INTERRUPCIÓN MÍNIMO | 0.050 | SEC |
| TIEMPO MAX. DE CIERRE | 0.070 | SEC |
| MATERIAL DE AISLAMIENTO | epoxica | |
| TEMPERATURA AMBIENTE | - 25 a 70 | °C |
| HUMEDAD | <= 100 | % |
| ALTITUD | 2000** | 3000** | 2000** | M |
| GRADOS DE PROTECCIÓN | IP65 - NEMA 4X | |
| RANGO DE MATERIAL OPERATIVO OBLIGATORIO | O - 0.3S - CO - 1S - CO - 1S - CO (Bloqueo de Cierre) | |
| DURACIÓN MECÁNICA | 10,000 OPERACIONES GARANTIZADAS | |
| RANGO DE CONTROL DE VOLTAJE | AC 95 - 250 VAC / DC 24V (12DC - 48DC)* | |
| PESO (CUERPO) | 120 | 150 | 230 | KG |
| PESO (CONTROL) | 40 | KG |
| ESTANDAR APLICADO | IEC 62271 - 111. ANSI C 37.60 ET KEPCO SPEC IEC 60255 IEC 61850 - 3 IEC 60529 IEC 60815 CLASE "E" - POLUCIÓN SEVERA | |
| RANGOS |
|---|
| RANGO DE FRECUENCIA | 50 or 60 Hz |
| CONTROL DE VOLTAJE | AC 95 - 250 Vac CON PROTECCIÓN SUPRESOR DE SOBREVOLTAJE
VOLTAJE AUXILIAR PARA EQUIPOS - 12 - 24 - 48 VDC *
|
| AMBIENTE |
|---|
| RANGO DE TEMPERATURA AMBIENTE | ALMACENAMIENTO -40°C A +85°C,OPERACIÓN -25°CA +70°C |
| AFUERAS (HUMEDAD EXTERIOR) | 100 % |
| GRADOS DE PROTECCIÓN | P65 - NEMA 4X |
| PRUEBA DE VOLTAJE AISLADO | 2kV 50 / 60 Hz , UN MINUTO |
| IMPULSO DE VOLTAJE SOPORTADO | 6 kV PEAK , 1.5 / 50 ㎲, ANS I C 62.45, IE C 61000 - 4- 5 |
| PRUEBA DE INTERFERENCIA SOPORTADA | SWC ANSI C37.90.1, IEC 61000 - 4- 4 |
| NTERFERENCIA DE RADIO FRECUENCIA | IEC 255 - 22- 3 CLASE III, ANSI C37.90 2 |
| RADIO GENERAL DE PROTECCIÓN 1000: 1A |
|---|
| SOBRECORRIENTE DE FASE TEMPORIZADA | RADIO CT X (0.005 ~ 1.60), (5 ~ 1600 A) |
| SOBRECORRIENTE INSTANTÁNEO DE FASE | RADIO CT X (1.00 ~ 20.00), (1000 ~ 20000 A) |
| SOBRECORRIENTE A TIERRA TEMPORIZADA | RADIO CT X (0.0025 ~ 0.80 ), (2.5 ~ 800 A) |
| SOBRECORRIENTE A TIERRA INSTANTÁNEA | RADIO CT X (1.00 ~ 20.00 ), (1000 ~ 20000 A) |
| FALLA SENSITIVA A TIERRA | RADIO CT X (0.0025 ~ 0.160 ), (2.5 ~ 160 A) |
| CURVAS DE TIEMPO DE FASE Y TIERRA | IE EE C37.112, IEC 60255- 3, CURVAS PROGRAMABLE POR EL USUARIO 37 |
| RECONECTADOR |
|---|
| NÚMERO DE RECONEXIONES | PROGRAMABLE DE 1 A 4 |
| TIEMPOS MUERTOS DE RECONEXIÓN |
1' RECLOSE: 0.5 - 600SEC IN 0.01SEC STEPS.
2' RECLOSE: 1.0 - 600SEC IN 0.01SEC STEPS.
3' RECLOSE: 1.0 - 600SEC IN 0.01SEC STEPS.
4' RECLOSE: 1.0 - 600SEC IN 0.01SEC STEPS. |
| MEDICIONES (EN RANGOS DE CORRIENTE Y VOLTAJE) |
|---|
| CORRIENTE | ± 1% |
| VOLTAJE | ± 2. 5% |
| HORAS WATT | ± 5% |
| HORAS VARS | ± 3% |
| DEMANDAS | ± 3% |
| FACTOR DE PODER | ± 0.05% |
| FRECUENCIA | ± 0.05Hz |
| GRABACIONES |
|---|
| CAPTURA EN FORMA DE ONDA | ÚLTIMOS 32 EVENTOS CON 20 CICLOS Y 128 MUESTRAS |
| EVENTO DEL SISTEMA | ÚLTIMOS 2048 EVENTOS |
| DIAGNÓSTICO DE EVENTOS | ÚLTIMOS 512 EVENTOS |
| PERFIL DE CARGA | ÚLTIMOS 1024EVENTOS, 42DIAS /60MIN. (1,5,10,15,20, 30,60,120MIN INTERVALO) |
| CONTADOR | DISPARO, FALLO, REGISTRO DEL SISTEMA PQM |
| MANEJO DEL RECLOSER | FASE A, B, C - R, S, T |
| PQM | ÚLTIMOS 100 EVENTOS |
