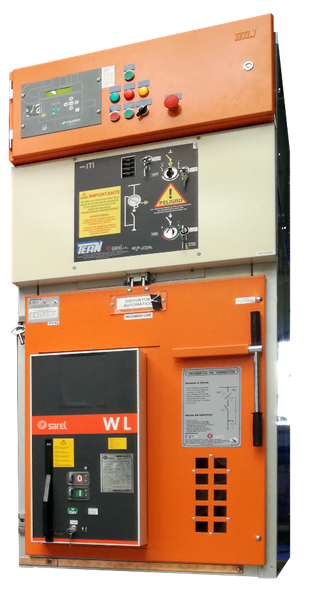

CELDAS MODULARES

Caraterísticas Eléctricas y Mecánicas SWITCHGEAR		SYStem-6					RMSYS
Tensión Nominal		KV	17.5	24	27	36	12	24
Frecuencia de tensión nominal de voltaje soportado 60HZ 1Min (kV r.m.s.)	A tierra y entre fases	kv	38	50	65	70	28	50
	A través de la distancia aislada	kv	45	60	75	80	32	60
Impulso de Rayo Nominal en Voltaje soportado (valor depico)	A tierra y entre fases	KV	95	125	150	170	75	125
Impulso de Rayo Nominal en Voltaje soportado (valor depico)	A través de la distancia aislada	KV	110	145	170 - 150	195	85	145
Frecuencia Nominal		HZ	50-60				60
Tipo			Metal - Enciosed Arc Resistant				Metal - Enciased 100% selladas
Corte			Vacío / GAS SF6				Vacío / GAS SF6
Aislamiento			GAS SF6				GAS SF6
Tecnología			Parcialmente Aisladas				G6
Contente Principal Nominal sobre las barras colectoras (BUS BARS)		A	1000				630
Contente Nominal Unitaria		A	630 / 1000		400 / 630 / 1000		630
Corriente de tiempo corto resistido		KA - S	16 - 1S \| 20 - 1S \| 20 - 2S				20 - 3S
Valor de pico		KA	40 / 50				50
Arco Interno Soportado		KA -s	16 / 20 - 1s				20 - 1S
Categoría perdida de continuidad del servicio			LSC2A				LSC2A
Clase de partición de comportamiento accesible para Mantenimiento		tipo	pi				pi
Grado de Protección Interno/Externo en el tanque de acero inoxidable		IP	2X / 3X				67
Altitud		m	s1000°		s3000°	s1000°	s3000°
Temperatura Ambiente		°C	-5 + 40				-5 + 40
Condiciones de Instalación			Industrias				Ambientes Invasivos \| Ambientes Contaminados \| Industrias \| Sotorramiento
